Le valvole semisferiche eccentriche di Audco Italiana funzionano come le valvole a sfera convenzionali, ma presentano una mezza sfera a forma di "C" che ruota su due piani tramite un albero eccentrico per sigillare su un seggio fisso, evitando cavità e contropressioni.
Descrizione Tecnica
Eccellono nel sezionare, distribuire o reindirizzare il flusso di fluido nelle tubazioni, con una rotazione di 90 gradi che abilita operazioni di apertura e chiusura riducendo l'attrito tra settore sferico e seggio.
Composte da corpo, albero eccentrico, coperchio, settore sferico, manicotto dell'albero e seggio, il design incorpora eccentricità tra la linea centrale del settore e il passaggio della valvola. Questo permette la separazione quando aperta—evitando contatto—e un preciso accoppiamento solo alla chiusura, riducendo l'usura. Il seggio flottante si auto allinea per una tenuta ottimale, e i seggi ad elevata durezza si adattano a condizioni ad alta temperatura e pressione fino a 160°C e 16MPa.
Gli standard includono API6D per il design, flange ANSI B16.5, dimensioni da 1"-40" e compatibilità con liquidi, oli, fanghi, particelle di scoria o aria utilizzando materiale WCB, LCB, o altri materiali a seconda delle esigenze.
La costruzione permette attuazioni manuali, attuazioni pneumatiche, attuazioni idrauliche o elettriche secondo ISO5211.
Le semisfere eccentriche garantiscono sigillatura affidabile, coppia bassa, rilascio istantaneo e lunga durata anche con fluidi granulari in condizioni severe. La struttura riduce l'abrasione meccanica, prolunga la vita utile e permette flusso bidirezionale.
Tabella Materiali
| Elemento | Caratteristiche |
|---|---|
| Design del corpo | Modello lungo, Modello corto, Ingresso dall'alto, Corpo saldato, Flangiato, Lug, Wafer, con camicia, Criogenico con estensione dello stelo |
| Materiale | Acciaio al carbonio, Duplex, Super Duplex, Acciaio inossidabile |
| Temperatura di esercizio | Temperatura standard |
| Classe di pressione | ASME, PN |
| Tipo di sede/tenuta | Metallo su metallo, rimovibile |
| Classe di chiusura | API 598, Classe IV (FCI 70-3), Classe V (FCI 70-2), Classe VI (FCI 70-2), Zero Perdite |
| Standard | API 609, ASME B16.34 |
| Stile | Valvole di intercettazione di emergenza, valvola di commutazione, valvola di controllo |
| Dimensione valvola | NPS 4 / DN 100, NPS 96 / DN 2400 |
| Dimensione valvola standard | DN, NPS |
| Tipo di valvola | Valvola a triplo offset |
| Emissioni fuggitive | Batteria migliorata per ridurre le emissioni fuggitive |
| Livello di integrità di sicurezza (SIL) | Il design ha un SIL intrinsecamente più elevato |
| Opzioni | Lavaggio dei cuscinetti, per fluidi come lo zolfo |

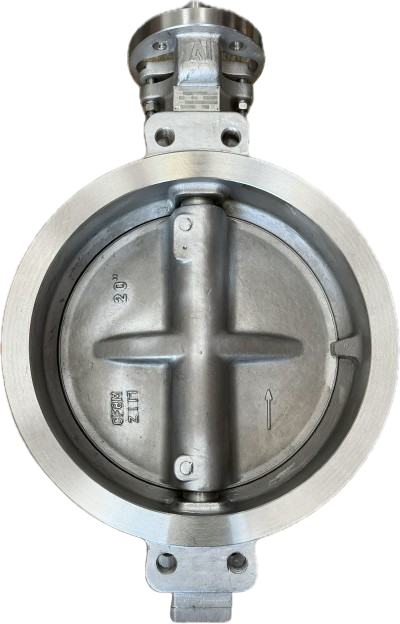

Valvola a farfalla a triplo offset

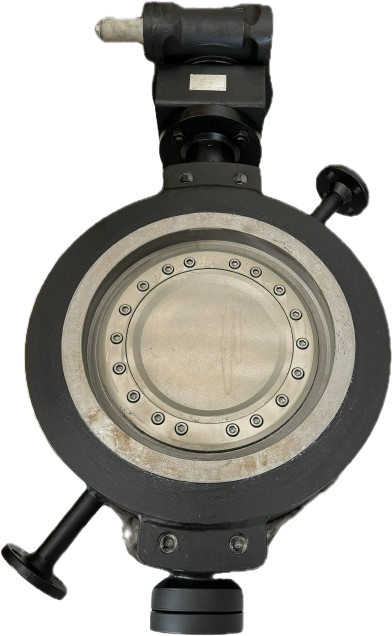

Valvola a farfalla a triplo offset con camicia
Ideali per settori petrolifero, chimico, metallurgico, siderurgico, energetico, tessile, cartario e trattamento acque reflue, specialmente linee a bassa pressione che gestiscono particelle erosive o gas a temperature moderate.
Audco è pronta a fornire tutte le informazioni per avere un veloce e completo preventivo
