Progettata per chi non può permettersi compromessi sulla tenuta, la valvola a farfalla triplo eccentrico bidirezionale a saldare Audco Italiana garantisce tenuta metallica certificata in entrambe le direzioni di flusso. Nasce da un corpo interamente saldato su tubo senza saldatura, eliminando i rischi di trafilamento tipici dei corpi fusi. Il principio della sede flottante, mutuato dalle valvole a sfera trunnion, assicura prestazioni costanti anche in presenza di contropressione.
Bassa coppia di manovra, apertura e chiusura fluide, lunga durata in esercizio, la risposta Audco Italiana per impianti dove l'affidabilità è un requisito necessario. Un componente pensato per settori esigenti come oil & gas, chimico e power generation.
Descrizione Tecnica
La valvola a farfalla triplo eccentrico con corpo saldato bidirezionale rappresenta una soluzione tecnica avanzata per l'isolamento di linea e la regolazione di flusso in impianti industriali a elevata criticità. Diversamente dalle tradizionali valvole a farfalla con sede metallica, questo modello Audco integra una configurazione a tripla eccentricità abbinata al principio della sede flottante, tecnologia normalmente riservata alle valvole a sfera trunnion-mounted, per garantire tenuta bidirezionale alla pressione nominale piena.
Costruzione e materiali
Il corpo valvola viene realizzato mediante saldatura di sezioni di tubo in acciaio senza saldatura (seamless steel pipe), un processo costruttivo che elimina le porosità e i difetti di fusione tipici dei corpi in acciaio fuso o ghisa. Questo si traduce in una drastica riduzione del rischio di perdite esterne lungo tutta la vita utile del componente, un vantaggio determinante per chi cerca una valvola a farfalla per alta pressione destinata a servizio gravoso e continuativo.
Prestazioni bidirezionali
A differenza delle valvole a farfalla triplo eccentrico convenzionali, progettate per tenuta unidirezionale, questo modello valvola bidirezionale a tenuta metallica mantiene le proprie prestazioni di tenuta anche in caso di inversione del differenziale di pressione. La caratteristica risulta particolarmente rilevante in impianti dove la direzione del flusso può variare in funzione delle condizioni operative o delle fasi di processo, come frequentemente accade in impianti petrolchimici, reti di distribuzione e centrali di produzione energetica.
Valvola a farfalla triplo eccentrico bidirezionale con riduttore manuale a volantino vista intera

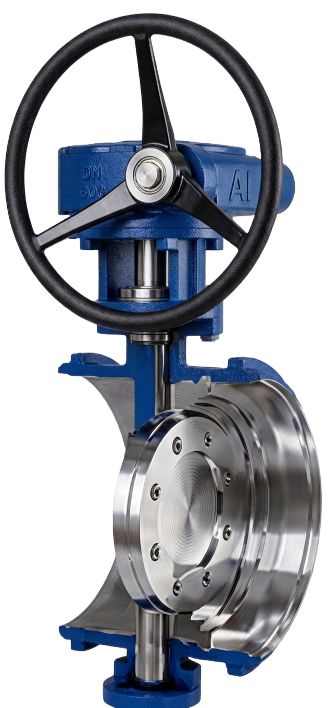

Valvola a farfalla triplo eccentrico bidirezionale con riduttore manuale a volantino vista in sezione
Applicazioni tipiche
Il campo di impiego di questa valvola industriale a saldare spazia dal settore oil & gas alla petrolchimica, dalla generazione di energia alla metallurgia, fino a cartiere, reti idriche e impianti di riscaldamento urbano. Ovunque sia richiesta un'affidabile valvola per isolamento di linea con basse esigenze manutentive e coppie di manovra contenute, questa soluzione risponde a specifiche tecniche stringenti mantenendo semplicità di apertura e chiusura.
Vantaggi principali
- Tenuta metallica bidirezionale alla pressione nominale piena
- Corpo saldato su tubo seamless: nessun rischio di porosità da fusione
- Design a triplo eccentrico con principio a sede flottante
- Bassa coppia di manovra e movimentazione fluida
- Elevata durata in esercizio anche in condizioni gravose
- Idonea per petrolio, chimico, power generation, metallurgia, carta, acqua e riscaldamento
Tabella dei materiali
| Diametro Nominale DN | L | H1 | H2 | A | B |
|---|---|---|---|---|---|
| 50 | 150 | 70 | 240 | 60 | 49 |
| 65 | 170 | 80 | 250 | 76 | 63 |
| 80 | 180 | 85 | 260 | 90 | 78 |
| 100 | 190 | 110 | 280 | 114 | 102 |
| 125 | 200 | 120 | 300 | 140 | 128 |
| 150 | 210 | 140 | 320 | 168 | 154 |
| 200 | 230 | 150 | 370 | 219 | 203 |
| 250 | 250 | 185 | 400 | 273 | 255 |
| 300 | 270 | 220 | 430 | 325 | 305 |
| 350 | 290 | 250 | 455 | 377 | 354 |
| 400 | 310 | 270 | 500 | 426 | 398 |
| 450 | 330 | 300 | 540 | 480 | 456 |
| 500 | 350 | 325 | 590 | 530 | 502 |
| 600 | 390 | 380 | 660 | 630 | 591 |
| 700 | 430 | 435 | 720 | 720 | 695 |
| 800 | 470 | 485 | 790 | 820 | 797 |
| 900 | 510 | 540 | 850 | 920 | 899 |
Per specifiche tecniche complete, dimensioni disponibili per DN e disegni costruttivi, è possibile consultare la scheda tecnica del prodotto o contattare direttamente il reparto tecnico Audco Italiana.
Richiedi oggi stesso un preventivo personalizzato per la tua valvola a farfalla triplo eccentrico bidirezionale a saldare: il nostro team tecnico è pronto a supportarti nella scelta della configurazione più adatta al tuo impianto. Richiedi un preventivo
